Linea di prodotti della Serie BLE2 di motori brushless

Linea di prodotti

Versione con connettore

Il motore, il driver e il cavo di collegamento possono essere acquistati singolarmente.

Motore standard

Tipologia albero/ Materiale albero		Dimensioni della flangia [mm]	Potenza nominale [W]	Rapporto di riduzione	Grado di protezione	Tensione nominale [VAC]	Cavo di collegamento/ Cavo di collegamento posa mobile
Riduttore ad alberi paralleli	Riduttore GFV/ Albero in acciaio inox	60	30	5~200	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240	Cavo di collegamento 0,5~20 m Cavo di collegamento posa mobile 1~20 m Uscita del cavo in direzione dell'albero/ Uscita del cavo in direzione opposta all'albero/ Uscita del cavo in direzione verticale
		80	60
		90	120
		110	200
			300	5~100		Monofase 200-240 Trifase 200-240
			400	5~50
	Riduttore GFV Compatibile con lubrificante alimentare H1/ Albero in acciaio inox	60	30	5~200		Monofase 100-120 Monofase 200-240 Trifase 200-240
		80	60
		90	120
	Riduttore JV/ Albero in acciaio inox	*1	200	300, 450	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240
			300	200~450		Monofase 200-240 Trifase 200-240
			400	100~450
Riduttore con montaggio su basamento JB/ Albero in acciaio		*1	200	5~1200	IP44	Monofase 100-120 Monofase 200-240 Trifase 200-240
			300	5~600		Monofase 200-240 Trifase 200-240
			400
Riduttore ipoide angolare ad albero cavo JH		*1	60	10~200	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240
			120
			200	5~200
			300			Monofase 200-240 Trifase 200-240
			400
Riduttore ad albero cavo piatto FR/ Albero in acciaio		*1	30	5~200	IP65	Monofase 100-120 Monofase 200-240 Trifase 200-240
			60
			120
			200	10~100
			300			Monofase 200-240 Trifase 200-240
			400	5~100
Albero liscio*2/ Albero in acciaio inox		60	30	－	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240
			60
		90	120
			200
			300			Monofase 200-240 Trifase 200-240
			400

*1

Fare riferimento alle dimensioni nella pagina dei dettagli del prodotto.

*2

La versione ad albero liscio è disponibile anche con albero spianato.

Motore con freno elettromagnetico

Tipologia albero/ Materiale albero	Dimensioni della flangia [mm]	Potenza nominale [W]	Rapporto di riduzione	Grado di protezione	Tensione nominale [VAC]	Cavo di collegamento/ Cavo di collegamento posa mobile
Riduttore ad alberi paralleli GFV/ Albero in acciaio inox	60	30	5~100	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240	Cavo di collegamento 0,5~20 m Cavo di collegamento posa mobile 1~20 m Uscita del cavo in direzione dell'albero/ Uscita del cavo in direzione opposta all'albero/ Uscita del cavo in direzione verticale
	80	60
	90	120	5~200
	110	200
Riduttore ad albero cavo piatto FR/ Albero in acciaio	*1	30	5~200	IP65	Monofase 100-120 Monofase 200-240 Trifase 200-240
		60
		120
		200	10~100
Albero liscio*2/ Albero in acciaio inox	60	30	－	IP66	Monofase 100-120 Monofase 200-240 Trifase 200-240
		60
	90	120
		200

*1

Fare riferimento alle dimensioni nella pagina dei dettagli del prodotto.

*2

La versione ad albero liscio è disponibile anche con albero spianato.

Caratteristiche del motore con freno elettromagnetico

La parte posteriore del motore è equipaggiata con un freno elettromagnetico che si attiva allo spegnimento
Quando l’alimentazione viene disattivata, ad esempio in caso di blackout, il motore si arresta istantaneamente per mantenere il carico in posizione.

• Funzionamento verticale possibile (funzionamento gravitazionale)

  È possibile un controllo stabile della velocità anche in operazioni verticali.
  Il carico può essere mantenuto anche in caso di blackout o spegnimento dell’alimentazione.



  • *Poiché durante il funzionamento verticale si genera energia rigenerativa, è necessario una resistenza di rigenerazione, venduta separatamente.

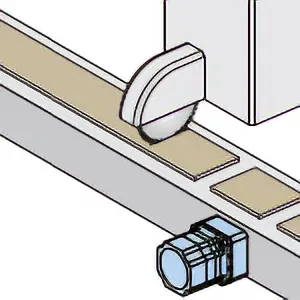

• Mantenimento della posizione a motore fermo

  È possibile mantenere la posizione del carico sia in direzione verticale che orizzontale.



Clicca qui per informazioni sulla riduzione delle dimensioni e sul controllo automatico del freno elettromagnetico con il motore dotato di freno elettromagnetico.

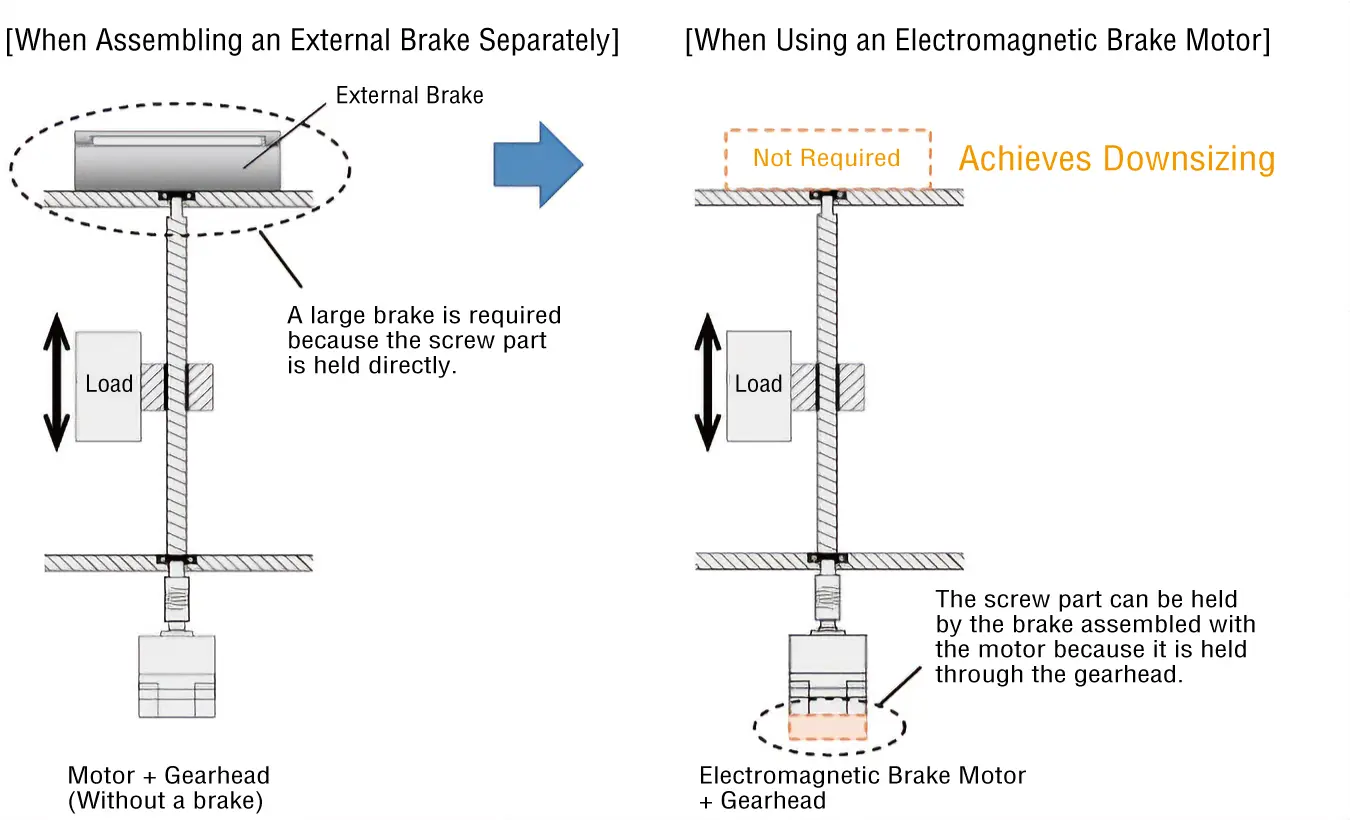

Riduzione delle dimensioni complessive dell’apparecchiatura e controllo automatico del funzionamento del freno elettromagnetico motore

Riduzione delle dimensioni complessive dell’apparecchiatura

• Controllo automatico del funzionamento del freno elettromagnetico

  Il freno elettromagnetico viene controllato automaticamente in sincronia con il funzionamento del motore. Non è necessario considerare il cablaggio e il controllo separato del freno elettromagnetico.

• IP66 con freno elettromagnetico

  Con il freno elettromagnetico integrato, il grado di protezione è IP66.
  Adatto anche per ambienti polverosi.
