Compact Electric Cylinders DRLII Series
- A Compact Structure That Integrates a Ball Screw and Stepper Motor
- Stroke 25 to 100 mm
- Ultra-High Precision Positioning
Caratteristiche |Cilindro elettrico compatto Serie DRLII
Caratteristiche dei cilindri elettrici compatti
Numero di componenti e tempo di assemblaggio significativamente ridotti.
Il corpo compatto racchiude l’intero meccanismo di movimento lineare.
Alcuni dei componenti convenzionali sono stati eliminati, quindi il tempo necessario per la progettazione delle apparecchiature e per la selezione dei prodotti è ridotto.
"Inoltre, è possibile ridurre le ore-uomo necessarie per l’assemblaggio e la regolazione della precisione di installazione, contribuendo a una maggiore produttività.
Compatto e leggero
In questa struttura, il rotore è scavato e la vite a ricircolo di sfere è alloggiata al suo interno.
Alcune parti fornite dal cliente, come giunti e cuscinetti a sfere, non sono più necessarie, il che si traduce in un design più compatto e leggero.
Investimento iniziale ridotto
I componenti meccanici come la vite a ricircolo di sfere vengono integrati in modo compatto.
- Versione con vite a ricircolo di sfere
- Versione con vite di precisione a ricircolo di sfere
Posizionamento ad alta precisione
Una chiocciola a ricircolo di sfere è collegata a un rotore cavo.
Combinando componenti con adeguata rigidità di accoppiamento, ecc., si riduce l’effetto del gioco e si ottiene un posizionamento altamente accurato.
Informazioni sulla struttura interna
La Serie DRLII è dotata di una sezione con rotore cavo che consente di alloggiare all’interno la vite a ricircolo di sfere. La chiocciola a ricircolo di sfere ruota insieme al rotore cavo e, installando un meccanismo anti-rotazione * all’estremità della vite a ricircolo di sfere, l’albero si muove in modo lineare.
Ci sono 2 versioni di vite a sfere: vite di precisione a ricircolo di sfere per avanzamenti minimi e posizionamento ad alta precisione, e vite a ricircolo di sfere per posizionamenti generici e affidabili.
L’albero della vite a ricircolo di sfere è alloggiato all’interno del rotore cavo, garantendo la massima corsa con una lunghezza complessiva ridotta. Inoltre, un cuscinetto con ampio diametro è posizionato attorno alla periferia della chiocciola a ricircolo di sfere per ricevere direttamente il carico assiale generato durante il movimento lineare.
- *Non richiesto per la versione guidata e la versione con tavola.
Utilizza motori passo-passo che si arrestano con precisione
La serie DRLII utilizza un motore passo-passo.
L’accuratezza di posizionamento di un singolo passo di un motore passo-passo è molto elevata e può muoversi in avanti o indietro con precisione. Inoltre, poiché non si verifica il fenomeno di hunting, ossia i piccoli movimenti dell’asse durante l’arresto, è possibile mantenere con precisione anche la posizione di stop
Scegli tra 3 versioni da adattare all’applicazione
| Tipologia | Versione guidata | Versione con tavola | Versione non guidata |
|---|---|---|---|
| Vista esterna |
|
|
|
| Questo prodotto include una guida che può fissare i carichi sul cilindro. Installare direttamente il carico è facile. |
Questo prodotto include una guida che può fissare i carichi sul cilindro. L’installazione diretta del carico e del corpo è semplice, e l’altezza ridotta della parte mobile facilita il trasporto. |
Questo prodotto può essere incorporato direttamente nell’attrezzatura del cliente, oppure può essere utilizzato come asse di spinta compatto nella guida di trasporto del carico dell’attrezzatura. |
Funzioni aggiuntive e altre
Le funzioni aggiuntive “Con manopola di regolazione” e “Con freno elettromagnetico” sono disponibili per ogni versione. Inoltre, le versioni non guidate DRLM28, DRLM42 e DRLM60 sono disponibili con una corsa più lunga.
Con manopola di regolazione
La posizione può essere regolata manualmente quando l’alimentazione è disattivata. Questa funzione è utile durante la manutenzione dell’apparecchiatura.
Con freno elettromagnetico
La posizione di arresto può essere mantenuta quando l’alimentazione è OFF.
Poiché il carico non cade in caso di interruzione o disconnessione dell’alimentazione, può essere utilizzato in tutta sicurezza anche se installato in verticale.
Funzioni del driver
3 versioni di driver selezionabili

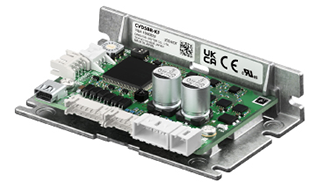

| Versioni | Ingresso a treno d’impulsi | Comunicazione RS-485 | Controllo ad anello chiuso |
|---|---|---|---|
| Vista esterna |
|
|
|
|
|
|
Linea di prodotti
Acquistare separatamente il cilindro elettrico compatto, il driver e il cavo di collegamento.
| Tipologia | Dimensioni della flangia [mm] |
Corsa [mm] |
Spinta [N] |
|---|---|---|---|
| Versione guidata | 20 | 25 | 15 |
| 28 | 30 | 30 | |
| 42 | 40 | 30, 100 | |
| 60 | 50 | 300 | |
| Versione con tavola | 20 | 25 | 15 |
| 28 | 30 | 30 | |
| Versione non guidata | 20 | 25 | 15 |
| 28 | 30, 60 | 30 | |
| 42 | 40, 100 | 30, 100 | |
| 60 | 50, 100 | 300 |
