Caratteristiche |Driver bipolare per motore passo-passo a 2 fasi/driver per motore passo-passo a 5 fasi Serie CVD versione S

Driver modello con scheda a giorno sottile e compatto

Si tratta di un driver modello con scheda a giorno molto compatto che può essere adattato in modo flessibile a diverse apparecchiature.

	Compatibile con la comunicazione SPI (solo per il posizionamento orizzontale)	Versione a treno di impulsi
		Posizionamento orizzontale	Posizionamento verticale
Dimensioni
Spessore

I componenti richiesti per l’azionamento di un motore passo-passo sono integrati

Il microcontrollore, il FET, la resistenza di rilevamento della corrente, il fusibile, ecc. necessari per pilotare un motore sono preinstallati nel prodotto.
Collegando semplicemente dei condensatori elettrolitici in alluminio, si completa un circuito di azionamento simile a un prodotto esistente.

Se si riesce a ridurre il numero di componenti necessari, si semplifica anche la gestione delle parti di manutenzione dopo l’avvio.

Funzione di monitoraggio della temperatura del driver

Il driver compatibile con la comunicazione SPI e il driver SPI a treno di impulsi è possibile monitorare la temperatura tramite la comunicazione SPI.
Può contribuire alla riduzione del numero di sensori di temperatura presenti nell'apparecchiatura, così come dei componenti di azionamento.

Massimizza le prestazioni della Serie PKP ad alta coppia e basse vibrazioni

La Serie CVD massimizza le caratteristiche del motore della serie PKP.
L’aumento della corrente di uscita consente di ottenere una coppia più elevata, mentre il controllo microstep full-time contribuisce a ridurre le vibrazioni e la rumorosità.

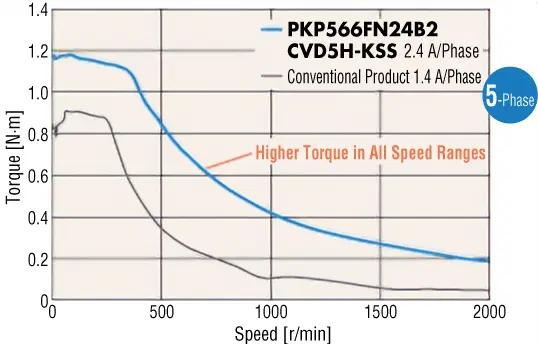

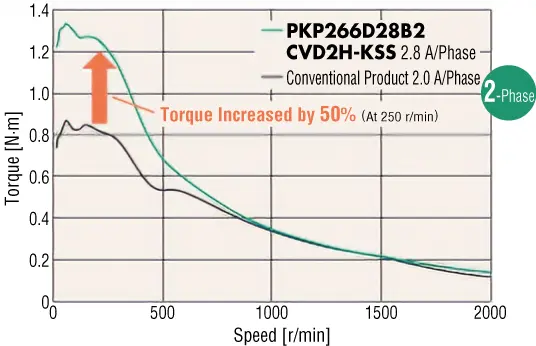

Coppia elevata

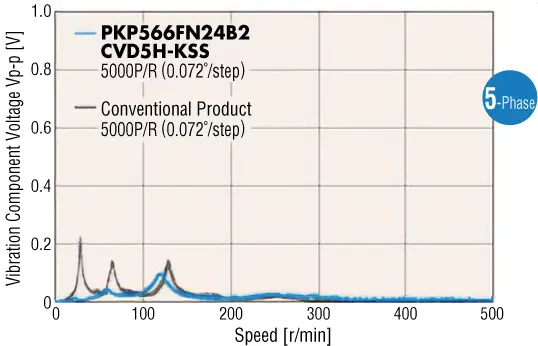

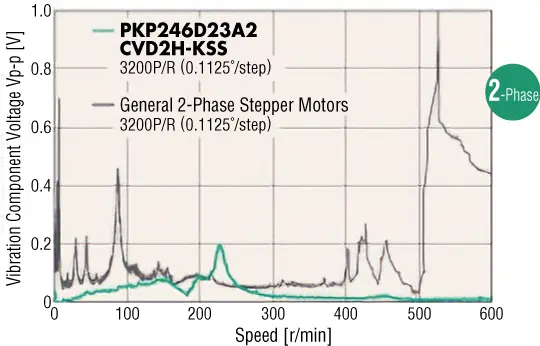

Vibrazioni ridotte

Le caratteristiche della Serie CVD versione S sono le stesse delle altre versioni della Serie CVD.

Fare clic qui per informazioni dettagliate sul driver per motore passo-passo Serie PKP/driver versione treno di impulsi Serie CVD

Controllo del posizionamento tramite comunicazione SPI senza la necessità di circuiti integrati di generazione impulsi.

La compatibilità con la comunicazione SPI consente il controllo diretto delle impostazioni di posizione e velocità, l’avvio/arresto del motore, ecc. tramite la comunicazione SPI. Non serve una CPU per generare i segnali di impulso, normalmente affidati a un IC di oscillazione.
Riduce i costi associati ai circuiti integrati di generazione impulsi e allo stesso tempo alleggerisce il carico legato alla generazione dei segnali di impulso.

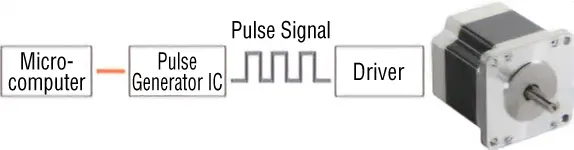

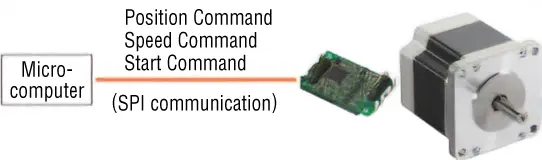

Quando si utilizza la Serie CVD versione S compatibile con la comunicazione SPI	Quando si utilizzano circuiti integrati per la generazione degli impulsi

Ridurre al minimo le operazioni di sostituzione, la manutenzione e i rischi di gestione dell’inventario

Correnti multiple del motore per ogni driver

Quando vengono utilizzati assi multipli di motori con correnti nominali differenti, è possibile impiegare per ciascun asse driver con lo stesso codice, a condizione che il numero di fasi sia identico.
Un minor numero di tipologie di driver nell’impianto riduce anche la quantità di unità da gestire durante la manutenzione.

Costruire un sistema con un numero ridotto di componenti

Un circuito di azionamento può essere costruito utilizzando solo l’unità principale Serie CVD versione S e i condensatori elettrolitici in alluminio.
Minore è il numero di pezzi, minore è il rischio di problemi di manutenzione come la carenza di pezzi e l’eccesso di scorte.

Le prese a pin consentono di collegare e scollegare liberamente solo il driver che si desidera sostituire

Per facilitare il processo di installazione e sostituzione si possono utilizzare le prese a pin.
Saldare il driver sulla scheda madre può comportare la sostituzione dell’intera scheda madre in caso di guasto al driver.
La presa consente di inserire e rimuovere manualmente il driver, in modo da poter sostituire solo il driver desiderato.

Immagine di installazione a posizionamento orizzontale	Immagine di installazione a posizionamento verticale

Linea di prodotti

Compatibile con la comunicazione SPI

	Numero di fasi	Metodo di controllo del posizionamento	Metodo di impostazione delle funzioni	Direzione di installazione		Tensione di alimentazione
				Posizionamento orizzontale	Posizionamento verticale	Alimentazione principale	Alimentazione di controllo
	2 fasi	Comunicazione SPI	Comunicazione SPI	○	-	Tensione nominale: 24 VDC±10% Gamma tensione di esercizio consentita: 20 VDC~32 VDC	Tensione nominale: 3,3 VDC-5%~5,0 VDC+5%
	5 fasi			○	-

Per informazioni dettagliate sulle specifiche, contattare Oriental Motor.

Versione a treno di impulsi

	Numero di fasi	Metodo di controllo del posizionamento	Metodo di impostazione delle funzioni	Direzione di installazione		Tensione di alimentazione
				Posizionamento orizzontale	Posizionamento verticale	Alimentazione principale	Alimentazione di controllo
	2 fasi	Ingresso a treno d’impulsi	Comunicazione SPI	○	○	Tensione nominale: 24 VDC±10%	Tensione nominale: 5 VDC±5%
	5 fasi			○	○
	2 fasi	Ingresso a treno d’impulsi	I/O	○	○
	5 fasi			○	○

Per informazioni dettagliate sulle specifiche, contattare Oriental Motor.
