Motori passo-passo a 5 fasi Serie PKP/Driver ad anello chiuso Serie CVD
- Alimentazione DC
- Driver compatti
- Controllo ad anello chiuso
- Posizionamento di precisione submicrometrica
Caratteristiche |Motore passo-passo a 5 fasi Serie PKP/Driver Serie CVD con controllo ad anello chiuso
Prestazioni migliorate
Alta precisione
Grazie a un angolo di passo di 0,72° (0,36° nella versione ad alta risoluzione) e a una precisione di arresto di ±0,05°, i motori della Serie PKP a 5 fasi garantiscono un posizionamento estremamente accurato. Inoltre, la precisione della posizione di arresto controllata da un driver a micropassi è praticamente equivalente a quella ottenuta con un controllo a passi interi.
Con il controllo a micropassi, la precisione di arresto rimane invariata
(Driver Serie CVD a 5 fasi + Motore Serie PKP a 5 fasi)
Vibrazioni ridotte
Poiché la Serie PKP a 5 fasi ha un piccolo angolo di passo base di 0,72˚ (0,36˚ per la versione ad alta risoluzione), presenta vibrazioni e rumorosità inferiori rispetto ai motori passo-passo a 2 fasi con angolo di passo base di 1,8˚. Inoltre, le vibrazioni e la rumorosità possono essere ulteriormente ridotte grazie al controllo con il driver a micropassi.
Esempio di caratteristiche di vibrazione del motore passo-passo a 2 fasi
Esempio di caratteristiche di vibrazione del motore passo-passo a 5 fasi
Connettore piatto e compatto
La Serie PKP utilizza un connettore piatto e compatto, che riduce la sporgenza del connettore (esclusi alcuni prodotti). Inoltre, è stata aumentata la flessibilità di scelta della direzione di uscita del cavo motore, grazie al fatto che è rivolto verso l’alto.
- *Per i dettagli, fare riferimento al diagramma delle dimensioni di ciascun motore.
Funzioni del driver
Design ad alta efficienza
La Serie CVD raggiunge una coppia maggiore aumentando la corrente di uscita rispetto ai prodotti convenzionali. Il design tiene conto della riduzione della generazione di calore, consentendo un aumento della corrente di uscita.

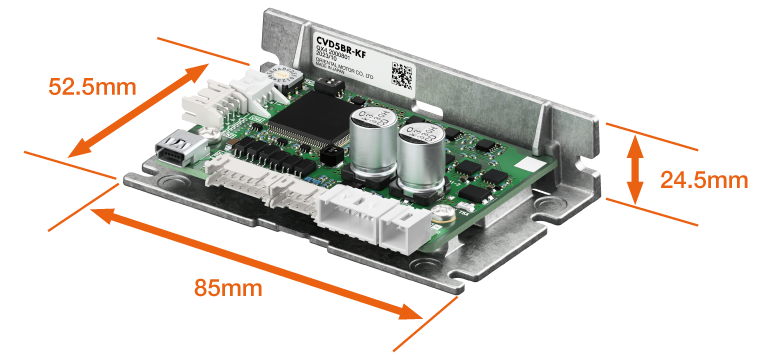

Driver compatto ad alte prestazioni top di gamma del settore
La Serie CVD è un driver piccolo e leggero che consente di risparmiare spazio.
Massa: 20~70 g (a seconda del tipo di driver)
Caratteristiche della versione ad anello chiuso
La versione ad anello chiuso può essere utilizzata con un sensore esterno per ottenere un posizionamento ad alta precisione submicronica. Contribuisce alla costruzione di apparecchiature e dispositivi che richiedono un controllo ad alta precisione.
Tipi di motore
Motori passo-passo a 5 fasi
| Serie | Tipologia | Dimensioni della flangia [mm] |
Angolo di passo base [°] |
|---|---|---|---|
| PKP |
Standard
|
28, 42, 60 | 0,72 |
|
Alta risoluzione
|
0,36 | ||
|
Con riduttore TS
|
42 | 0,024~0,2 | |
| PK |
Standard
|
20, 28, 42, 60 | 0,72 |
|
Con riduttore TH
|
28, 42, 60 | 0,024~0,2 | |
|
Con riduttore PS
|
22, 28, 42, 60 | 0,0144~0,18 | |
|
Con riduttore PN
|
28, 42, 60 | 0,0144~0,144 | |
|
Con riduttore armonico
|
20, 30, 42, 60 | 0,0072~0,0144 |
Fare clic qui per informazioni sul motore passo-passo a 5 fasi Serie PKP
