Voraussetzungen zur Verwendbarkeit der Wrap-Funktion (Anwendbare Produkte: AZ-Serie)
Die Wrap-Funktion dient zum Rücksetzen des Zählers nach einer voreingestellten Anzahl an Umdrehungen.
Mit diesem Support-Tool können Kunden durch Eingabe ihrer Bedingungen überprüfen, ob die Wrap-Funktion verwendet werden kann.
Bei der Überprüfung berechnet es die Einstellwerte für das elektronische Getriebe und den Wert für den „Wrap Setting Range“.
Verwenden Sie diese Seite als Support-Tool bei der Konstruktion der Maschine.

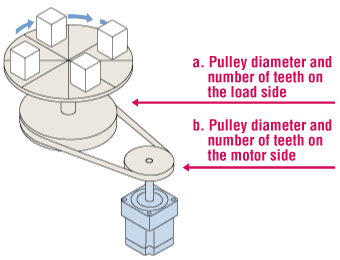

Prüfung anhand der Mechanik (wenn die Wrap-Funktion benutzt werden soll)
Prüfung anhand der voreingestellten Parameter (wenn die Wrap-Einstellungen bereits bekannt sind)
Zulässige Werte für den Parameter „Initial Coordinate Generation & Wrap Setting Range“

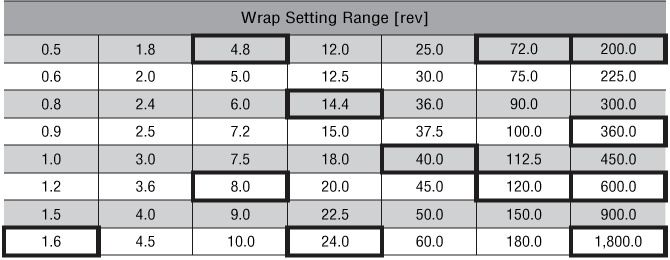

Die Werte, die im Parameter „Initial coordinate generation & Wrap Setting Range“ eingestellt werden können, sind die in der folgenden Tabelle aufgeführten Divisoren von „900“ bzw. „1800“. Das Ergebnis der Division ergibt jeweils eine ganze Zahl. Bei allen anderen Werten wird nach dem Download der „Wrap Setting Alarm“ angezeigt.
*Die fett umrandeten Werte können nur eingestellt werden, wenn das Motorflanschmaß mindestens 40 mm beträgt.
Bedingungen für den Parameter „Initial Coordinate Generation & Wrap Setting Range“
Der Wrap-Einstellbereich muss die folgenden Bedingungen erfüllen.
Einstellwert für die elektronischen Ritzel und den Wrap-Bereich
| Elektronisches Ritzel A | 1–65535 |
|---|---|
| Elektronisches Ritzel B | 1–65535 |
| Auflösung der Motorwelle | 100–10000 |
| Wrap-Einstellbereich [U] | 0,5–1800,0 |
*Der Wrap-Einstellungsbereich ist auf die 1. Dezimalstelle gerundet.
(0,5–900 für Motorflanschmaße von max. 30 mm.)
Einstellungsbereiche der Parameter für die AZ-Serie
| Auflösung der Motorwelle | 100–10000 |
|---|
