Eigenschaften | Bipolare Treiber für 2-Phasen-Schrittmotoren/Treiber für 5-Phasen-Schrittmotoren der CVD-Serie Version S

Flache und kompakte Treiber für die Platinenmontage

Die kompakten Treiber sind geeignet für die Bestückung auf einer kundenseitig entwickelten Platine.

	Mit SPI-Schnittstelle (Nur horizontale Bestückung)	Mit Takteingang
		Horizontale Bestückung	Vertikale Bestückung

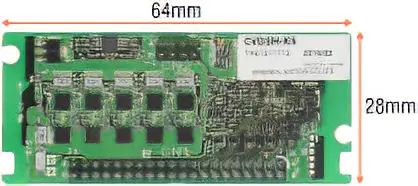

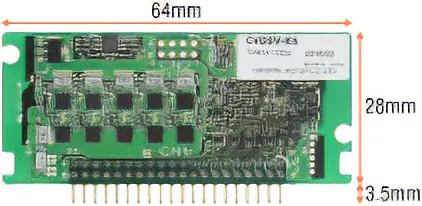

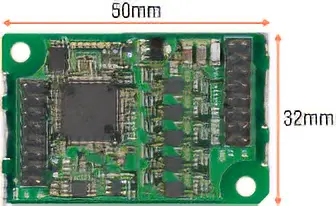

Größe

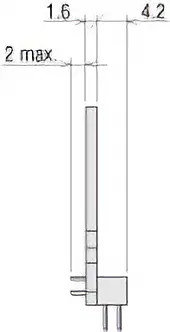

Höhe

Alle für den Antrieb eines Schrittmotors erforderliche Komponenten sind integriert

Die für den Antrieb eines Motors erforderlichen Mikrocontroller, FET, Strommesswiderstände, Sicherungen usw. sind auf dem Treiber vorhanden.
Neben der Stromversorgung ist nur noch der Anschluss eines Aluminium-Elektrolytkondensators erforderlich. Die Performance entspricht einem Standard CVD-Treiber.

Durch die reduzierte Anzahl der benötigten Komponenten wird die Ersatzteilverwaltung vereinfacht.

Überwachung der Treibertemperatur

Bei beiden Treibern wird die Treibertemperatur überwacht. Bei der Version mit SPI-Schnittstelle kann die Temperatur zusätzlich eingelesen werden.
Dies kann die Anzahl der Temperatursensoren in der Anlage reduzieren.

Maximiert die Performance der PKP-Serie mit hohem Drehmoment und geringer Vibration

Die CVD-Serie maximiert die Charakteristik der Motoren der PKP-Serie.
Die Erhöhung des Ausgangsstroms ermöglicht ein höheres Drehmoment, während die Vollzeit-Mikroschrittsteuerung zu geringeren Vibrationen und weniger Laufgeräuschen beiträgt.

Höheres Drehmoment

Geringe Vibration

Die Eigenschaften des CVD-Treibers Version S sind mit allen anderen Versionen der CVD-Serie identisch.

Hier klicken für Details zu Schrittmotoren der PKP-Serie/Treiber der CVD-Serie mit Takteingang

Positioniersteuerung mit SPI-Kommunikation ohne externen Taktgeber

Die SPI-Kommunikation ermöglicht die direkte Vorgabe von Position und Drehzahl, das Starten und Stoppen des Motors usw. Ein externer Taktgeber ist nicht erforderlich.
Dies reduziert die Kosten und die Belastung der Steuerung, weil keine Taktsignale erzeugt werden müssen.

CVD-Serie Version S mit SPI-Schnittstelle	Externer Taktgeber

Minimierung des Wartungsaufwands und Ersatzteillagers

Je nach Motor einstellbarer Phasenstrom

Auch bei der Verwendung mehrerer Motoren mit unterschiedlichem Phasenstrom kann derselbe Treiber genutzt werden, sofern die Phasenzahl gleich ist.
Weniger Treiberversionen reduzieren die Lagerhaltungskosten.

Systemaufbau mit weniger Komponenten

Mit dem Treiber Version S und einem Aluminium-Elektrolytkondensator kann eine komplette Motoransteuerung aufgebaut werden.
Je weniger Treiber, desto geringer ist das Risiko für Teileknappheit und Überbestände bei der Ersatzteilhaltung.

Bei der Verwendung von Sockelleisten kann der Treiber besonders einfach ersetzt werden.

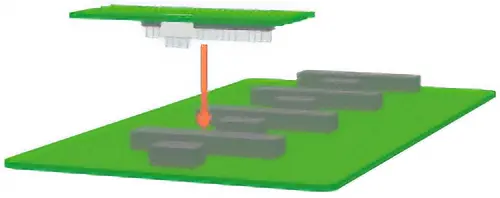

Sockelleisten können verwendet werden, um den Installations- und Austauschprozess zu erleichtern.
Wird der Treiber an die Hauptplatine angelötet, muss bei Bedarf die gesamte Hauptplatine getauscht werden.

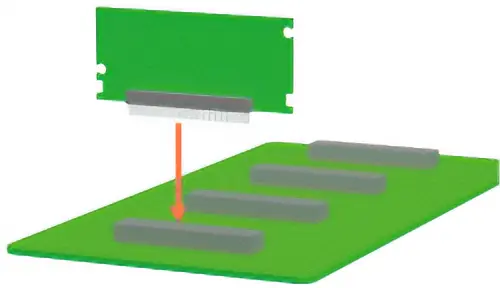

Die Sockelleiste ermöglicht das einfache Einsetzen und Entfernen des Treibers. Bei Bedarf muss nur der Treiber ersetzt werden, der getauscht werden soll.

Horizontale Ausrichtung	Vertikale Ausrichtung

Produktübersicht

Mit SPI-Schnittstelle

	Anzahl der Phasen	Ansteuerung	Einstellung	Installationsrichtung		Versorgungsspannung
				Horizontale Ausrichtung	Vertikale Ausrichtung	Hauptstromversorgung	Steuerstromversorgung
	2 Phasen	SPI-Kommunikation	SPI-Kommunikation	○	-	Nennspannung: 24 VDC±10 % Zulässiger Betriebsspannungsbereich: 20 VDC-32 VDC	Nennspannung: 3,3 VDC-5 %-5,0 VDC+5 %
	5 Phasen			○	-

Bitte wenden Sie sich an Oriental Motor, um weitere Informationen zu den Spezifikationen zu erhalten.

Mit Takteingang

	Anzahl der Phasen	Ansteuerung	Einstellung	Installationsrichtung		Versorgungsspannung
				Horizontale Ausrichtung	Vertikale Ausrichtung	Hauptstromversorgung	Steuerstromversorgung
	2 Phasen	Takteingang	SPI-Kommunikation	○	○	Nennspannung: 24 VDC±10 %	Nennspannung: 5 VDC±5 %
	5 Phasen			○	○
	2 Phasen	Takteingang	I/O	○	○
	5 Phasen			○	○

Bitte wenden Sie sich an Oriental Motor, um weitere Informationen zu den Spezifikationen zu erhalten.
