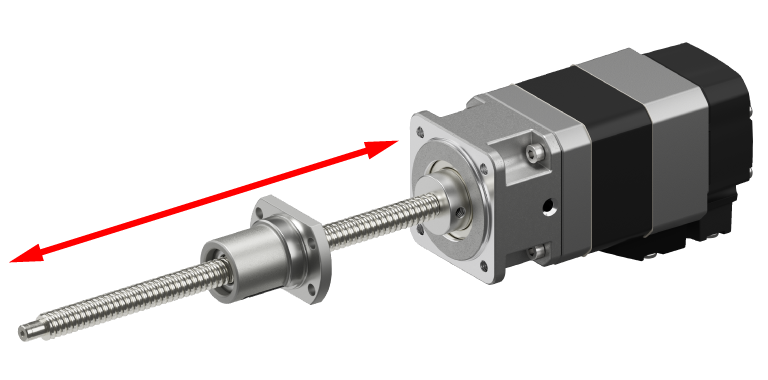

Linearaktuator mit Montageadapter
Version mit gerollter Kugelumlaufspindel
- Linearbewegung durch Montage an einen Schrittmotor
- Mit gerollter Kugelumlaufspindel. Wiederholpositioniergenauigkeit ±0,01 mm
- Hub 100 mm, Flanschmaß 30 bzw. 42 mm
- Max. Schubkraft 160 N
Eigenschaften | Linearaktuator mit Montageadapter und gerollter Kugelumlaufspindel
- Lineare Bewegung durch Kombination mit einem Schrittmotor
- Zulässige Schubkraft von 160 N und zulässige Geschwindigkeit von 240 mm/s beim Montageadapter mit einem Flanschmaß von 42 mm
- Einfache Montage ohne Kupplung. Spart Platz in der Anlage und verkürzt die Konstruktionszeit
- Aufnahme von Axiallasten
- Große Auswahl an Motoren und Treibern für zuverlässige Bewegungen
- Anwendungsbeispiele für Linearaktuatoren mit Montageadapter
- Produktübersicht

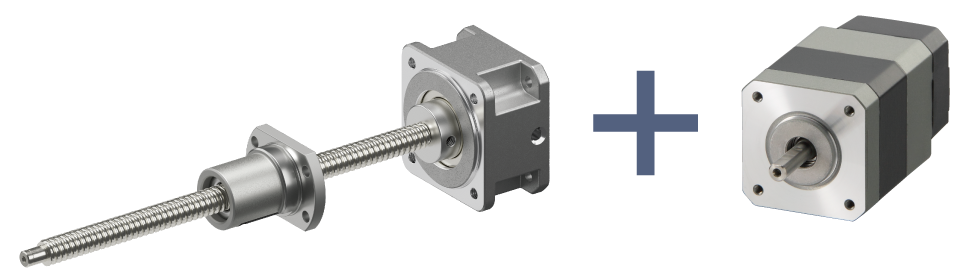

Lineare Bewegung durch Kombination mit einem Schrittmotor
Der Linearaktuator mit Montageadapter kann problemlos an Schrittmotoren montiert werden.
Er besteht aus einem Adapter, einer gerollten Kugelumlaufspindel mit einer Wiederholpositioniergenauigkeit von ±0,01 mm und einer Mutter und kann problemlos ohne Kupplung montiert werden. Durch die geringe Anzahl von Bauteilen wird Platz gespart. Der Zeitaufwand und die Kosten für Konstruktion, Teileauswahl, Montage und Justierung sinken.
Zulässige Schubkraft von 160 N und zulässige Geschwindigkeit von 240 mm/s beim Montageadapter mit einem Flanschmaß von 42 mm
- Hohe Schubkraft und hohe Geschwindigkeit trotz geringer Größe. Trägt dazu bei, die Taktzeit von Geräten zu verkürzen
| Flanschmaß [mm] |
Steigung [mm] |
Hub [mm] |
Zulässige Schubkraft [N] |
Zulässige Geschwindigkeit [mm/s] |
Transportlast [kg] |
Wiederholpositioniergenauigkeit [mm] |
|
|---|---|---|---|---|---|---|---|
| Horizontal | Vertikal | ||||||
| □30 | 3 | 100 | 50 | 120 | 5 | 5 | ±0,01 |
| 6 | 25 | 240 | 2,5 | ||||
| □42 | 2 | 160 | 60 | 16 | 16 | ||
| 8 | 40 | 240 | 4 | ||||
Kennlinien für Geschwindigkeit – Zulässige Schubkraft für Adapter mit den Flanschmaßen 30 mm und 42 mm
Hinweis
Die tatsächlich zur Verfügung stehende Schubkraft variiert je nach kombiniertem Motor. Berechnung der benötigten Schubkraft entsprechend den Lastbedingungen.
Einfache Montage ohne Kupplung. Kompaktes Design ermöglicht eine schnellere Konstruktion
Durch die Verwendung des Linearaktuators mit Montageadapter wird aufgrund der geringeren Anzahl von Teilen Platz gespart. Der Zeitaufwand und die Kosten für Konstruktion, Teileauswahl, Montage und Justierung sinken. Dies ermöglicht eine schnellere Inbetriebnahme.
- Eigenkonstruktion (Anzahl der Bauteile: 9)
- Linearaktuator mit Montageadapter (Anzahl der Bauteile: 6)
| Nummer in der Abbildung | Namen der Bauteile |
|---|---|
| ① | Montageplatte |
| ❷ | Kupplung |
| ❸ | Kugellager (fixe Seite) |
| ❹ | Lagerbock (fixe Seite) |
| ❺ | Gerollte Kugelumlaufspindel |
| ⑥ | Transporttisch |
| ⑦ | Linearführung |
| ⑧ | Kugellager (Stützseite) |
| ⑨ | Lagerbock (Stützseite) |
| ⑩ | Motor |
| ⑪ | Linearaktuator mit Montageadapter |

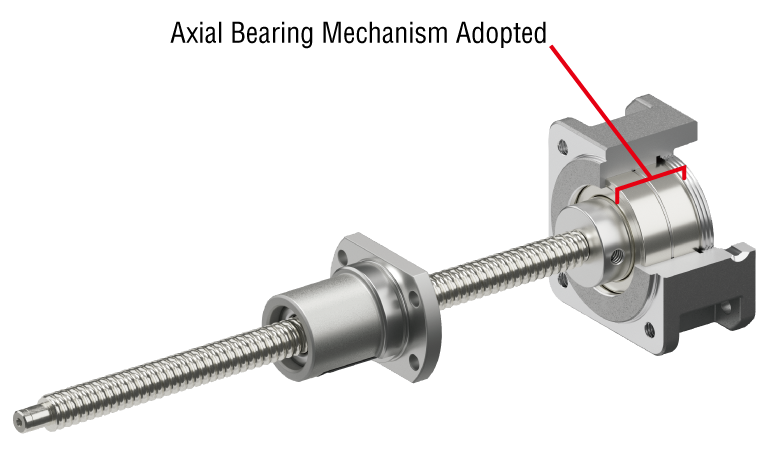

Aufnahme von Axiallasten
Axiale Kräfte können durch die eingebauten Axiallager direkt aufgenommen werden.

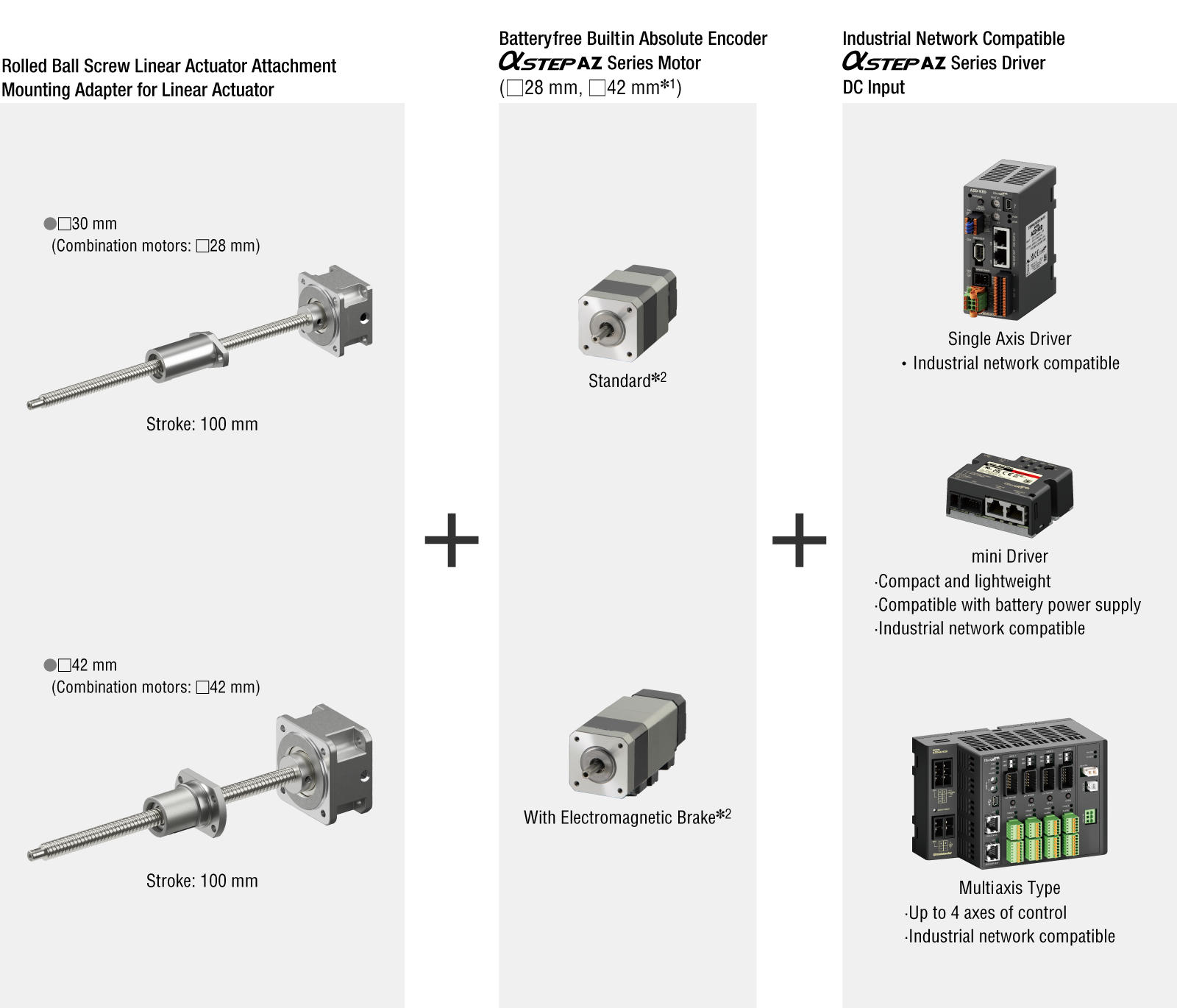

Große Auswahl an Motoren und Treibern für zuverlässige Bewegungen
In Kombination mit der AZ-Serie ermöglicht der Linearaktuator mit Montageadapter eine hochpräzise Referenzierung ohne Verwendung eines externen Sensors.
Durch die Treiber der AZ-Serie ist eine Ansteuerung über alle wichtigen Feldbusse möglich. Dies trägt zur zentralen Verwaltung von Geräteinformationen und reduzierter Verdrahtung bei.
- *1 Nur AZM46.
- *2 Bei der Verwendung von Motoren mit Kabelanschluss kann die Verbindung besonders einfach hergestellt werden.
Kombiniert mit Motoren, ausgestattet mit batterielosem Absolutencoder
- Referenzierung auch ohne Referenzsensor oder Endschalter möglich
- Ansteuerbar über Feldbusse
Motorauslegung durch erfahrene Mitarbeiter
Die max. Schubkraft und Geschwindigkeit variieren je nach Motorkombination. Berechnung der benötigten Schubkraft entsprechend den Lastbedingungen.
Oriental Motor bietet den kostenlosen Service, dass erfahrene Ingenieure Kunden bei der Auslegung des Antriebs unterstützen.
Bitte das entsprechende Formular (Product Recommendation Information Sheet) herunterladen, ausfüllen und an Oriental Motor senden.
Anwendungsbeispiele für Linearaktuatoren mit Montageadapter

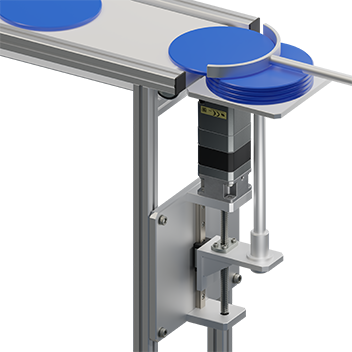

Anheben und Absenken von Bauteilen

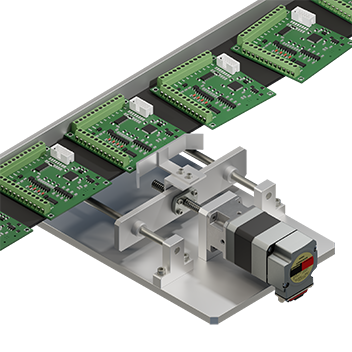

Ausrichten von Leiterplatten

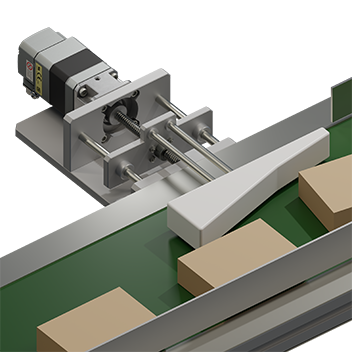

Ausrichten von Paketen auf einem Förderband
Produktübersicht
| Flanschmaß [mm] |
Produktname | Steigung [mm] |
Hub [mm] |
Zulässige Schubkraft [N] |
Zulässige Geschwindigkeit [mm/s] |
Transportlast [kg] |
Wiederholpositioniergenauigkeit [mm] |
Kombinierbare Motoren | |
|---|---|---|---|---|---|---|---|---|---|
| Horizontal | Vertikal | ||||||||
| □30 | LA303A10 | 3 | 100 | 50 | 120 | 5 | 5 | ±0,01 | αSTEP AZ-Serie Flanschmaß 28 mm |
| LA306A10 | 6 | 25 | 240 | 2,5 | |||||
| □42 | LA422A10Z | 2 | 160 | 60 | 16 | 16 | αSTEP AZ-Serie Flanschmaß 42 mm* |
||
| LA428A10Z | 8 | 40 | 240 | 4 | |||||
- *Nur AZM46.
Nutzen Sie den kostenlosen Antriebsauslegungs-Service. Nach Angabe der wichtigsten Parameter berechnet unsere technische Abteilung Ihnen das für die Anwendung passende Produkt.
