Eigenschaften | Bürstenlose DC-Motoren, „Motor Only“

Produktübersicht

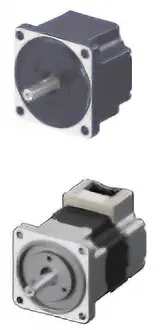

Motor mit Rundwelle

Version der Abtriebswelle	Nennspannung [V]	Flanschmaß [mm]	Ausgangsleistung [W]	Gewicht [kg]	Schutzart	Produktname
	24 VDC	42	15	0,25	IP40	BLHM015K-A
			30	0,27	IP40	BLM030DHK-A
	24 VDC	60	30	0,5	IP40	BLHM230K-A
					IP65	BLHM230KC-A
			50	0,47	IP40	BLM250DHK-A
	24 VDC	80	50	0,8	IP40	BLHM450K-A
					IP65	BLHM450KC-A
	24 VDC	90	100	1,4	IP40	BLHM5100K-A
					IP65	BLHM5100KC-A
	24 VDC	104	200	2,4	IP40	BLVM620K-A
	48 VDC		400			BLVM640N-A

Kombination mit Getriebe

Hochfeste, geräuscharme Getriebe mit erhöhtem Drehmoment

Für bürstenlose DC-Motoren sind verschiedene Versionen von hochfesten, geräuscharmen Getrieben erhältlich.
Durch den Einsatz eines Getriebes wird ein höheres Drehmoment erzeugt, das vom Motor allein nicht erreicht werden kann. Dadurch können auch höhere Lastträgheitsmomente sicher kontrolliert werden.
Darüber hinaus kann die Drehzahlschwankung als Reaktion auf Laständerungen aufgrund der Getriebeuntersetzung minimiert werden.

Getriebeversion	Stirnradgetriebe GFS-Getriebe	CS-Getriebemotor	Hohlwellenflachgetriebe FR-Getriebe
Ansicht
Eigenschaften	Große Auswahl an Getriebeuntersetzungen Nennlebensdauer 10.000 Stunden*1	Erhöhte Radial- und Axiallast Zentrierte Welle Nennlebensdauer 10.000 Stunden	Platzsparend, kostensparend Zulässiges Drehmoment ohne Sättigung Nennlebensdauer 10.000 Stunden
Ausgangsleistung des Motors [W]	15, 30, 50, 100, 200, 400	30, 50	30, 50, 100, 200, 400
Getriebeuntersetzung	5, 10, 15, 20, 30, 50, 100, 200*2	5, 10, 15, 20	5, 10, 15, 20, 30, 50, 100, 200*3

*1

Die Produkte mit 15 W haben eine Nennlebensdauer von 5000 Stunden.

*2

Für Produkte mit 15 W können Getriebeuntersetzungen von 5-100 gewählt werden.

*3

Für Produkte mit 200 W können Getriebeuntersetzungen von 10-100 gewählt werden. Für Produkte mit 400 W können Getriebeuntersetzungen von 5-100 gewählt werden.

Produktübersicht für Motor/Getriebe

Die Getriebeuntersetzung wird an der Stelle □ angegeben.

Version der Abtriebswelle	Nennspannung [V]	Flanschmaß [mm]	Ausgangsleistung [W]	Gewicht [kg]	Schutzart	Produktname (Motor/Getriebe)
	24 VDC	42	15	0,5	IP40	BLHM015K-□*1
	24 VDC	60	30	0,88*2	IP40	BLHM230K-GFS /GFS2G□
					IP65	BLHM230KC-GFS /GFS2G□
	24 VDC	80	50	1,69*2	IP40	BLHM450K-GFS /GFS4G□
					IP65	BLHM450KC-GFS /GFS4G□
	24 VDC	90	100	2,8*2	IP40	BLHM5100K-GFS /GFS5G□
					IP65	BLHM5100K-GFS /GFS5G□
	24 VDC	110	200	5,4*2	IP40	BLVM620K-GFS /GFS6G□
	48 VDC		400			BLVM640N-GFS /GFS6G□
	24 VDC	42	30	0,44	IP40	BLM030DHK-□CS
	24 VDC	60	50	0,87	IP40	BLM250DHK-□CS
	24 VDC	60	30	1,3	IP40	BLHM230K-GFS /GFS2G□FR
					IP65	BLHM230KC-GFS /GFS2G□FR
	24 VDC	80	50	2,4	IP40	BLHM450K-GFS /GFS4G□FR
					IP65	BLHM450KC-GFS /GFS4G□FR
	24 VDC	90	100	3,6	IP40	BLHM5100K-GFS /GFS5G□FR
					IP65	BLHM5100K-GFS /GFS5G□FR
	24 VDC	104	200	7,2	IP40	BLVM620K-GFS /GFS6G□FR
	48 VDC		400			BLVM640N-GFS /GFS6G□FR

*1

Bei der Version mit 15 W sind Motor und Getriebe fest miteinander verbunden.

*2

Bei einer Getriebeuntersetzung von 200.

Eigenschaften eines bürstenlosen DC-Motors

Aufbau

Die bürstenlosen DC-Motoren von Oriental Motor sind Innenläufer.
Dies bedeutet, dass sich der Rotor im Stator befindet. Auf der Oberfläche des Rotors sind Permanentmagnete angebracht. Der Rotor weist ein geringes Trägheitsmoment auf und verfügt daher über eine hohe Reaktionsfähigkeit beim Beschleunigen und Abbremsen.
Der Stator ist Teil des Gehäuses, wodurch der Motor kompakt ist und aufgrund der guten Wärmeableitung eine hohe Ausgangsleistung anbietet.

Performance

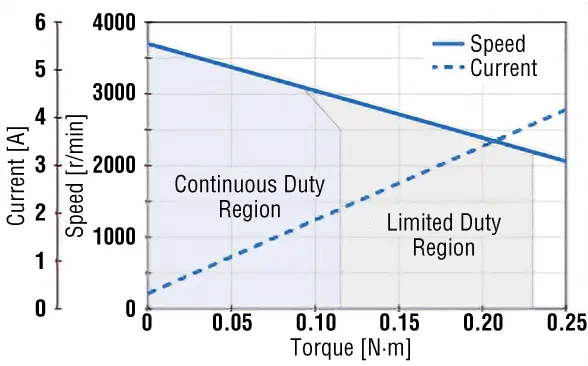

• Drehmomentkennlinie mit hoher Drehzahlstabilität

  Der Drehmomentbereich ist auf den mittleren bis niedrigen Drehzahlbereich optimiert, deshalb zeichnet sich der Motor durch geringe Drehzahlschwankungen bei Laständerungen aus.

  BLHM230K-A(□60 mm-30 W)

  Versorgungsspannung des Treibers 24 VDC

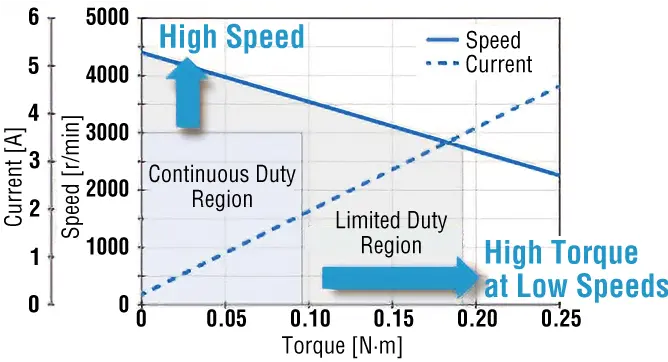

• Hohe und niedrige Drehzahlen bei hohen Drehmomenten sind möglich

  In Kombination mit kundenspezifischen Treibern kann auch der hohe und niedrige Drehzahlbereich mit hohem Drehmoment genutzt werden.
  (Begrenzter Belastungsbereich)
  Verbessert die Leistung von Anwendungen.

  BLM030DHK-A(□42 mm, 30 W)

  Versorgungsspannung des Treibers 24 VDC



• Hohe Drehmomentsteigerung bei steigendem Strom

  Durch die große Drehmomentkonstante kann auch ein kleinerer Motor eine hohe Last antreiben.
  Dadurch kann der Motor auch in Bereichen eingesetzt werden, in denen der zur Verfügung stehende Strom begrenzt ist.

Zuverlässigkeit und geringe Vibration

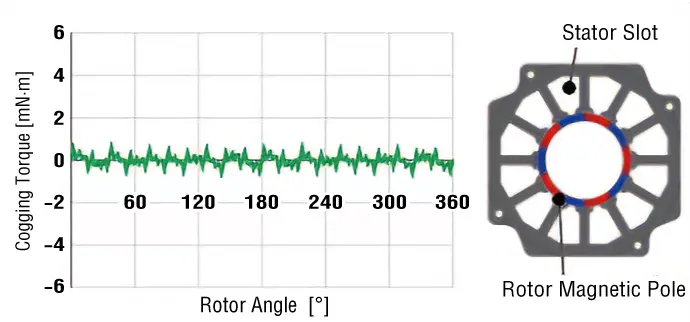

• Geringes Rastmoment

  Ein geringes Rastmoment wird durch die geeignete Kombination von Rotorpolen und Stator Slots erreicht.
  Eine laufruhige Rotation ergibt sich durch geringere Vibrationen auch im niedrigen Drehzahlbereich.

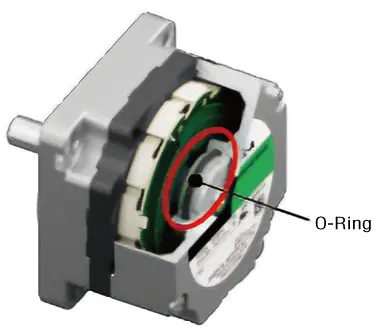

• Unempfindlich gegenüber exzentrischer Belastung

  Die Dichtigkeit wurde durch Anbringen eines O-Rings am Außenring des Lagers verbessert. (Nur Rundwelle^* mit Steckeranschluss). Deshalb kann der Motor für Anwendungen wie Lüfter oder Pumpen verwendet werden.

  • * Bei der Version mit Rundwelle kann die Last direkt an der Motorwelle befestigt werden.



• Schwingungsdämpfung durch ausgewuchtete Rotoren

  Die Rotoren werden bei der Montage einzeln ausgewuchtet. Eine laufruhige Rotation ergibt sich durch geringere Vibrationen auch im niedrigen Drehzahlbereich.

Spezifikationen der „Motor Only“-Motoren

• Die Motorspezifikationen, die für die Kombination mit Treibern nötig sind (Hall-Sensoren, Erregungssequenzen, Steckerbelegungen), erhalten Sie bei Ihrem nächstgelegenen Oriental Motor Verkaufsbüro.

Anwendungen

•

  FTS

  • Kompakt, hohe Ausgangsleistung
  • Stabil bei niedrigen und hohen Drehzahlen
  • Geringe Wärmeentwicklung selbst im 24-Stunden-Betrieb

•

  Geräte der Medizin- und Analysetechnik

  • Vibrationsarmes Starten und Stoppen trägt zu einer verbesserten Spezifikation der Anlage bei
  • Geringe Geräuschentwicklung und verbesserte Laufruhe
  • Ein Produkt für weltweiten Einsatz

•

  Pumpen

  • Längere Lebensdauer der Anlagen aufgrund der Verwendung von hochtemperaturbeständigen Lagern
  • Die Dichtigkeit des Motors ist auch bei exzentrischer Belastung gewährleistet.
  • Niedrige Wärmeentwicklung verhindert den Einfluss auf Proben

•

  Sicherheitstore/Automatiktüren

  • Das kompakte Design verringert den benötigten Bauraum
  • Schnelles und reibungsloses Öffnen und Schließen
  • Stabile Drehzahl auch bei Lastschwankungen durch Wind

•

  Rührwerke

  • Stabile Drehzahl auch bei Lastschwankungen
  • Geringe Wärmeentwicklung im Dauerbetrieb
  • Weniger Ausfälle als herkömmliche Modelle aufgrund der erhöhten Dichtigkeit

Spezielle Treiber verfügbar (nur für Motoren bis maximal 100 W)

Kompakte Platinen-Treiber für die oben aufgeführten Motoren verfügbar.
Die sinusförmige Ansteuerung sorgt für eine gleichmäßige Rotation und geringe Geräusch- und Vibrationsentwicklung.

Analoge Version, digitale Version und Version mit RS-485-Schnittstelle verfügbar.
