Berechnung des elektronischen Getriebes

Auswahl der Serie

Spezifikation der ausgewählten Serie

Minimale Auflösung
[P/R]
Maximale Auflösung
[P/R]
Minimal einstellbare Werte für die elektronischen Ritzel A und B
Maximal einstellbare Werte für die elektronischen Ritzel A und B
Motorauflösung bei Werkseinstellung
[P/R]

Dateneingabe und Berechnung

Für Drehbewegungen

Verfahrwinkel pro Umdrehung
360 [deg]
Minimaler Verfahrwinkel
(Gewünschter Verfahrwinkel pro Takt)
[deg]
Ein Motor mit Getriebe wird verwendet

*Die DGII-Serie mit AR bzw. RKII hat nur die Getriebeuntersetzung 18.

Einsatz eines optionalen externen Getriebes

Berechnung

Ergebnis

Elektronisches Ritzel A

Elektronisches Ritzel B

Auflösung [P/R]


Für Linearbewegungen

Steigung der Spindel
[mm]
Minimaler Verfahrweg
(Gewünschter Verfahrweg pro Takt)
[mm]
Ein Motor mit Getriebe wird verwendet

*Die DGII-Serie mit AR bzw. RKII hat nur die Getriebeuntersetzung 18.

Einsatz eines optionalen externen Getriebes

Berechnung

Ergebnis

Elektronisches Ritzel A

Elektronisches Ritzel B

Auflösung [P/R]

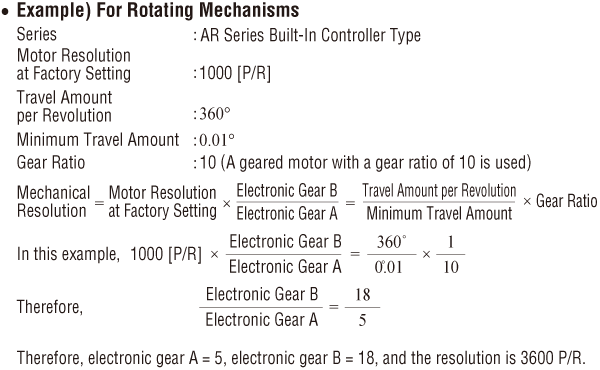

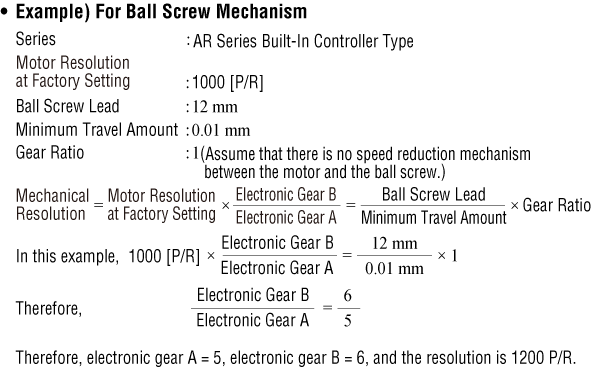

Berechnung der elektronischen Ritzel A und B

Beispiel zur Berechnung der elektronischen Ritzel A und B.
