Produktübersicht der kompakten Elektrozylinder der DR-Serie

Elektrozylinder, Treiber und Anschlusskabel müssen separat bestellt werden.

Kompakte Elektrozylinder

Version	Rahmengröße	Hub	Kugelumlaufspindel		Kabelabgang	Montageplatte
			Version	Steigung
	20 mm	25 mm	Geschliffen / Geschliffen, mit Spindelschutz	1 mm	unten/rechts/links	- / Flansch/ Fuß
	28 mm	30 mm	Gerollt / Gerollt, mit Spindelschutz	1 mm
			Geschliffen / Geschliffen, mit Spindelschutz	1 mm / 2,5 mm
	20 mm	25 mm	Geschliffen / Geschliffen, mit Spindelschutz	1 mm	oben/unten/ rechts/links	-
	28 mm	30 mm	Gerollt / Gerollt, mit Spindelschutz	1 mm		- / Fuß
			Geschliffen / Geschliffen, mit Spindelschutz	1 mm / 2,5 mm

Kompakte Elektrozylinder mit Rahmengrößen von 42 mm und 60 mm sind ebenfalls erhältlich. Hier klicken für Details

Hinweis

Bei der Standardausführung muss die Spindel fixiert werden, um einen Betrieb zu ermöglichen.

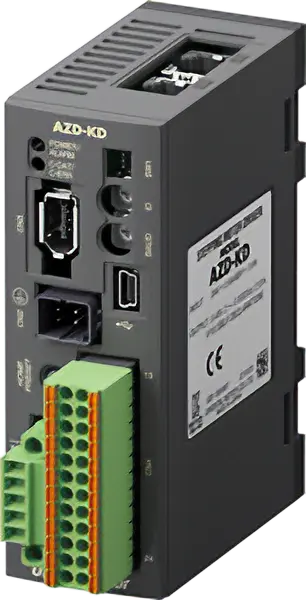

Treiber

	Treiberversion	Stromversorgung [V]
	Mit integriertem Controller	24 VDC
	Mit Takteingang und RS-485-Schnittstelle
	Mit Takteingang
	Mit EtherNet/IP Schnittstelle
	Mit EtherCAT Schnittstelle
	Mit PROFINET Schnittstelle

Anschlusskabel/Anschlusskabelsatz

• Das Motorkabel, das Kabel für den Encoder und das Kabel der elektromagnetischen Bremse des Motors können nicht direkt mit dem Treiber verbunden werden. Für den Anschluss an einen Treiber ist ein Anschlusskabel erforderlich.
• Verwenden Sie flexible Anschlusskabel für Anwendungen, bei denen die Kabel stetig bewegt werden.

Serie		Länge [m]
DR-Serie		0,5-20
