Produktübersicht der kompakten Elektrozylinder der DRS2-Serie

Elektrozylinder, Treiber und Anschlusskabel müssen separat bestellt werden. Es stehen verschiedene Kombinationen zur Auswahl.

Kompakte Elektrozylinder

Version	Rahmengröße	Hub	Kugelumlaufspindel		Kabelabgang	Elektromagnetische Bremse
			Version	Steigung
	42 mm	40 mm	Gerollt	2 mm/ 8 mm	rechts/links	Ohne Bremse/ Mit Bremse
			Geschliffen	2 mm
	42 mm	40 mm	Gerollt	2 mm/ 8 mm	-	Ohne Bremse/ Mit Bremse
			Geschliffen	2 mm
	60 mm	50 mm	Gerollt	4 mm

Kompakte Elektrozylinder mit Rahmengrößen von 20 mm und 28 mm sind ebenfalls erhältlich. Hier klicken für Details

Hinweis

Bei der Standardausführung muss die Spindel fixiert werden, um einen Betrieb zu ermöglichen.

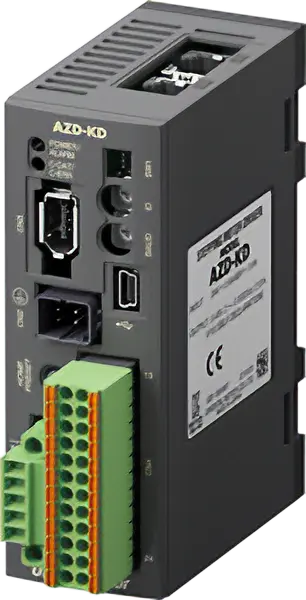

Treiber

	Treiberversion	Stromversorgung [V]
	Mit integriertem Controller	24/48 VDC
	Mit Takteingang und RS-485-Schnittstelle
	Mit Takteingang
	Mit EtherNet/IP Schnittstelle
	Mit EtherCAT Schnittstelle
	Mit PROFINET Schnittstelle

Anschlusskabel/Anschlusskabelsatz

• Das Motorkabel, das Kabel für den Encoder und das Kabel der elektromagnetischen Bremse des Motors können nicht direkt mit dem Treiber verbunden werden.
  Für den Anschluss an einen Treiber ist ein Anschlusskabel erforderlich.
• Verwenden Sie flexible Anschlusskabel für Anwendungen, bei denen die Kabel stetig bewegt werden.

Serie		Länge [m]
DRS2-Serie	Anschlusskabelsatz (Flexibler Anschlusskabelsatz)	0,5-20
