Eigenschaften | Bürstenlose DC-Motoren der BLH-Serie

Große Auswahl an bürstenlosen DC-Motoren

Ausgangsleistung

15 W / 30 W / 50 W / 100 W

Motorversionen

• Mit Steckeranschluss/Mit Litzenanschluss (IP40)
• Mit Kabelanschluss (IP65)
• Mit Kabelanschluss und elektromagnetischer Bremse (IP65)

Bauformen

Treiberversionen

•

  Analoge Version

  • Drehzahleinstellung über Potentiometer
  • Stoppen mit digitalem Eingang

•

  Digitale Version

  • Einstellung der Drehzahl mit der Software MEXE02
  • Stoppen mit digitalem Eingang

•

  Mit RS-485-Schnittstelle

  • Einstellung der Drehzahl über Modbus (RTU)
  • Fernüberwachung via Host System

Kompakter und leichter Treiber

Die feine Geschwindigkeitseinstellung und die ausgezeichnete Drehzahlstabilität sind geeignet für die verschiedensten Applikationen.

Reduzierte Taktzeit der Anlage

Die Verkürzung der Beschleunigungs- und Abbremszeit reduziert die Taktzeit.

Es gibt zwei Hauptfaktoren, die die Taktzeit der Anlage reduzieren.

①

Verkürzung der Startzeit
Spitzendrehmoment (1,5-faches Nennmoment) reduziert die Startzeit.

②

Verkürzung der Anhaltezeit
Die Anhaltezeit kann verkürzt werden.

Auswahl der Anhaltemethoden (digitale Version, mit RS-485-Schnittstelle)

Erzeugt eine Bremskraft beim Anhalten und führt den Anhaltevorgang entsprechend einer beliebig festgelegten Zeit durch.
Der Anhaltevorgang kann in der Parametrier-Software MEXE02 eingestellt werden.

Auswahl des Anhaltevorgangs

Drehmomenteinstellung (digitale Version, mit RS-485-Schnittstelle)

Eine Drehmomentbegrenzung dient dazu, das vom Motor erzeugte Drehmoment zu reduzieren.
Das Spitzendrehmoment kann von 0 bis 200 % eingestellt werden, wobei 100 % dem Nennmoment des Motors entsprechen.
Mit der Parametrier-Software MEXE02 kann außerdem der Lastfaktor überwacht und eine Information beim Erreichen eines beliebig festgelegten Schwellenwerts (Drehmomentwert) ausgeben werden.

Anwendungen

• Einstellung der Anzugskraft bei Drehverschlüssen
• Einstellung der Anpresskraft bei Pressvorgängen
• Einstellung der Schubkraft
• Einstellung der Greifkraft

Ideal für Anwendungen in leisen Umgebungen

Durch die Überarbeitung des Treibers konnte ein geringerer Geräuschpegel im Vergleich zu herkömmlichen Produkten erzielt werden.

Geräuschpegel der BLH-Serie im Vergleich zum Vorgängermodell

Parallelbetrieb mit synchronisierter Drehzahl (digitale Version, mit RS-485-Schnittstelle)

Bei der digitalen Version kann die Drehzahl in 1 U/min-Schritten eingestellt werden, sodass mehrere Motoren mit ihren Treibern mit derselben Drehzahl betrieben werden können. Beispiele sind zwei Förderbänder nebeneinander oder ein fahrerloses Transportsystem (FTS).

Beim Einwirken einer externen Kraft wird eine Haltekraft erzeugt. Lasthaltefunktion (Digitale Version, Mit RS-485-Schnittstelle)

Die Funktion des Lasthaltens kann als elektrische Haltebremse^* verwendet werden.

• *Kann Lasten mit bis zu 50 % der Nennleistung halten.

Vorteile des Verzichts auf eine mechanische Bremse

• Lange Lebensdauer ohne Wartungsaufwand dank verschleißfreier Teile
• Minimierung des Platzbedarfs und des Gewichts der Anlage

Hinweis

Wenn die Stromversorgung des Treibers ausgeschaltet wird, fällt die Haltekraft ab. Deshalb ist diese Eigenschaft nicht als Fallsicherung im stromlosen Zustand geeignet.

Anwendungen

Anwendungen, die häufig gestartet und gestoppt werden

Direkter Anschluss mit einem Kabel / Keine Verlängerung erforderlich (mit Steckeranschluss)

Höhere Ausgangsleistung (Mit Steckeranschluss)

• Ausgangsleistung eine Stufe höher bei gleichem Flanschmaß (Flanschmaß: 42 mm)



• Kompakter bei gleicher Ausgangsleistung (Ausgangsleistung: 30 W)



Stoppen und Halten mit elektromagnetische Bremse (Motor mit elektromagnetischer Bremse)

Die Stoppposition kann gehalten werden, wenn das Fahrzeug stillstehen muss, um Werkstücke zu laden, abzuladen oder zu bearbeiten.
Hält das Fahrzeug in Position, wenn ein unerwartetes Ereignis,wie z.B. ein Stromausfall, eintritt.

Hinweis

Kann nicht für vertikale Applikationen verwendet werden.

Motorstopp durch MOVE-Ausgang bestätigen (digitale Version, mit RS-485-Schnittstelle)

Bei der digitalen Version und der Version mit RS-485 Schnittstelle kann der MOVE-Ausgang verwendet werden, um das Timing für das Schalten der elektromagnetischen Bremse zu überprüfen.

Getriebeversionen und -funktionen

Getriebeversion	Stirnradgetriebe		Hohlwellenflachgetriebe
	GFS-Stirnradgetriebe	CS-Stirnradgetriebe	FR-Getriebe
Ansicht
Eigenschaften	Große Auswahl an Getriebeuntersetzungen Nennlebensdauer von 10.000 Stunden*	Erhöhte Tragfähigkeit der Lager Welle zentriert Nennlebensdauer von 10.000 Stunden	Platzsparend, kostengünstig Zulässiges Drehmoment ohne Sättigung Nennlebensdauer von 10.000 Stunden
Ausgangsleistung	15 W / 30 W / 50 W / 100 W	15 W / 30 W / 50 W	30 W / 50 W / 100 W
Getriebeuntersetzung	5–200	5–20	5–200

• * Der 15-W-Getriebemotor hat eine Nennlebensdauer von 5.000 Stunden.

Hier klicken für Informationen zu Getriebefunktionen.

• Signifikant erhöhtes zulässiges Drehmoment

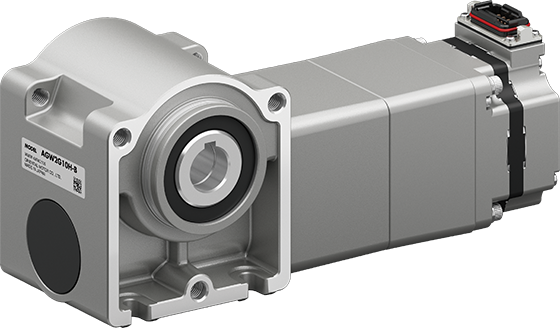

  Schneckengetriebe (separat erhältlich)

  Geeigneter Motor: Bürstenloser DC-Motor mit Stirnradgetriebe, 30 W

  • Das zulässige Drehmoment ist etwa dreimal so hoch wie bei reinen Stirnradgetrieben
  • Für Lasthalteanwendungen, bei denen eine Selbsthemmung erforderlich ist, um ein Absenken unter Eigengewicht zu verhindern
  • Platzsparend durch Rechtwinkelgetriebe mit Hohlwelle

  Hier klicken für weitere Informationen.



• Drastische Erhöhung der zulässigen Last

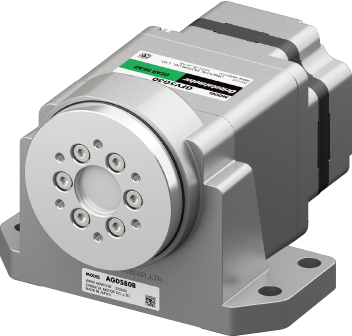

  Montageadapter (separat erhältlich)

  Geeigneter Motor: Bürstenloser DC-Motor mit Stirnradgetriebe 100 W/120 W

  • Flache Bauform und hohes zulässiges Lastmoment (Radiallast/Axiallast)
  • Für Anwendungen mit hohen Lasten wie fahrerlose Transportsysteme und Drehtische
  • Geringerer Konstruktionsaufwand durch direkte Montagemöglichkeiten

  Hier klicken für weitere Informationen.



Nützliche Funktionen der Parametrier-Software MEXE02

Mit der Parametrier-Software MEXE02 können Fahrsatzdaten und viele Parameter eingestellt und bearbeitet, Geschwindigkeiten geteacht und der Status überwacht werden.

Hier klicken, um die Parametrier-Software herunterzuladen

Umfassender Support von der Inbetriebnahme bis zur Wartung mit einer Vielzahl von Funktionen

• Inbetriebnahme und Einstellung

  Nützliche Funktionen zum Prüfen der Verdrahtung und Testen der Funktionen sind vorhanden.

  • Einstellen und Speichern von Fahrsatzdaten
  • I/O-Monitor
  • Teaching, Remote Operation
• Optimierung

  Die folgende Funktion hilft bei der Optimierung des Motors nach der Inbetriebnahme.

  • Waveform Monitor
• Diagnose und Wartung

  Diagnose- und Wartungsfunktionen stehen für Fehlerdiagnose und Service zur Verfügung.

  • Alarm Monitor
  • Status Monitor
  • Information Monitor

Hier klicken, um Details zu Funktionen der Parametrier-Software zu erhalten

Die RS-485 Schnittstelle kann zur Einstellung von Parametern und Fahrdaten sowie zur Eingabe von Steuerbefehlen verwendet werden. Durch das unterstützte Modbus (RTU) Protokoll ist die Steuerung über einen Computer, Touchscreen oder einen programmierbaren Controller möglich.

Reduzierte Verdrahtung, einfache Einstellung und Bearbeitung der Betriebsdaten

Fernwartung
